VRAAG 8 (Begin op 'n nuwe bladsy.)
Die stroomabdiagram hieronder toon vier resistors wat aan 'n battery met emf ɛ en 'n interne weerstand r verbind is - NSC Physical Sciences - Question 8 - 2022 - Paper 1
Question 8

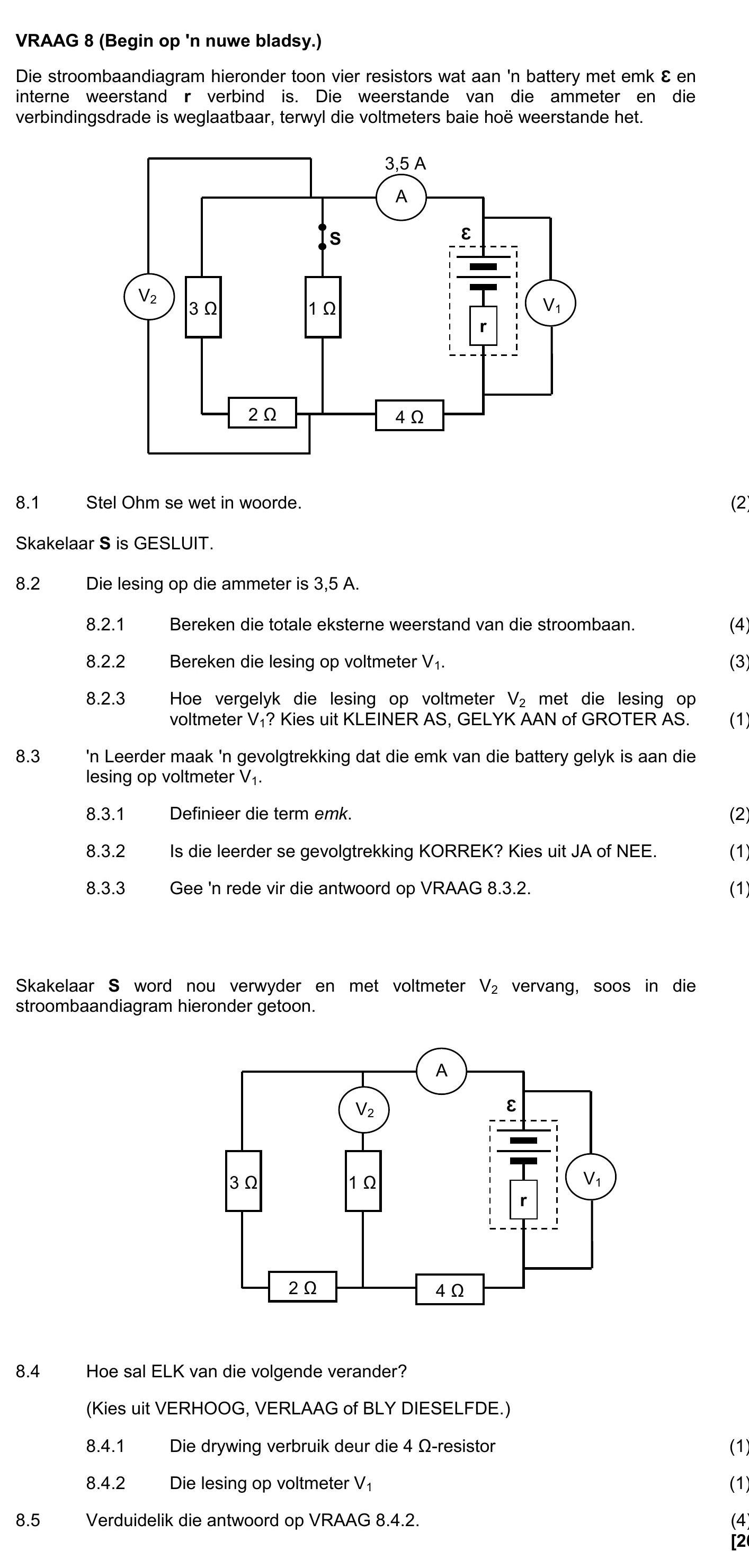

VRAAG 8 (Begin op 'n nuwe bladsy.)
Die stroomabdiagram hieronder toon vier resistors wat aan 'n battery met emf ɛ en 'n interne weerstand r verbind is. Die weerstan... show full transcript
Worked Solution & Example Answer:VRAAG 8 (Begin op 'n nuwe bladsy.)
Die stroomabdiagram hieronder toon vier resistors wat aan 'n battery met emf ɛ en 'n interne weerstand r verbind is - NSC Physical Sciences - Question 8 - 2022 - Paper 1
Step 1
8.1 Stel Ohm se wet in woorde.
96%
114 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
Die potensiaalverskil oor 'n geleier is direk eweredig aan die stroom in die geleier by konstante temperatuur. Dit beteken dat die verhouding van die potensiaalverskil tot die stroom konstant is by konstante temperatuur.
Step 2
8.2.1 Bereken die totale ekstreme weerstand van die stroombaan.
99%
104 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
Die totale ekstreme weerstand R kan bereken word deur die weerstandsformule toepas. Die parallelle weerstands kan soos volg bereken word:
Vegenskap R₁ (3Ω), R₂ (1Ω), en die parallelle tak R₃ (2Ω) en R₄ (4Ω) is sodanig dat:
Sign up now to view full answer, or log in if you already have an account!
Answer
Die spanning oor die totale weerstand kan bereken word met die wet van Ohm:
V=IimesR
waar I die stroom is. Hier is I = 3.5A en R = 4.83Ω. Dus:
V1=3.5Aimes4.83Ω=16.91V
Step 4
8.2.3 Hoe vergelyk die lesing op voltmeter V₂ met die lesing op voltmeter V₁?
98%
120 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
Die lesing op voltmeter V₂ is KLEINER AS die lesing op voltmeter V₁, omdat V₂ slegs 'n gedeelte van die totale potensiaalverskil vertoon.
Step 5
8.3.1 Definieer die term emk.
97%
117 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
Emk (elektromotoriese krag) is die maksimum werk wat deur die battery per eenheid lading gelewer kan word.
Step 6
8.3.2 Is die leerder se gevolgtrekking KORREK? Kies uit JA of NEE.
97%
121 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
NEE, die leerder se gevolgtrekking is nie korrek nie, omdat daar 'n interne weerstand in die battery is wat die potensiaal beïnvloed.
Step 7
8.3.3 Gee 'n rede vir die antwoord op VRAAG 8.3.2.
96%
114 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
Die battery het interne weerstand wat 'n spanningval veroorsaak, wat beteken dat die emf nie gelyk is aan die lesing op V₁ nie.
Step 8
8.4.1 Die drywing verbrand deur die 4 Ω-resistor.
99%
104 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
VERHOOG, omdat die weerstand in die circuit verander sal voorkom dat 'n groot deel van die stroom deur die 4 Ω-resistor vloei.
Step 9
8.4.2 Die lesing op voltmeter V₁.
96%
101 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
VERLAAG, aangesien die weerstand toeneem sal die spanning oor V₁ afneem.
Step 10
8.5 Verduidelik die antwoord op VRAAG 8.4.
98%
120 rated
Only available for registered users.
Sign up now to view full answer, or log in if you already have an account!
Answer
Aangesien die voltmeter V₁ in die circuit is, sal 'n toename in weerstand lei tot 'n afname in spanning, terwyl die interne spanning en buitenste spanning aangepas word. Dus, 'n groter weerstand veroorsaak 'n verlaging in die lesing op die voltmeter.
